Czym jest hot swap, jakie są przełączniki, czyli słów parę o klawiaturach mechanicznych

By /
Zdjęcie przedstawia artystyczne zbliżenie na mechaniczną klawiaturę gamingową o matowym, czarnym wykończeniu, na której wyeksponowano pomarańczowy przełącznik (switch) po zdjęciu jednego z klawiszy. Odpięty czarny kapsel leży na ciemnej, teksturowej podkładce na pierwszym planie, ukazując swoje wewnętrzne mocowanie, podczas gdy w tle widać rzędy pozostałych klawiszy z delikatnym, kolorowym podświetleniem. Po prawej stronie kadru znajduje się metalowe pokrętło głośności oraz fragmenty obudowy z widoczną śrubą montażową, a po lewej stronie majaczy podświetlony logotyp marki, co nadaje całości nowoczesny, technologiczny klimat podkreślony przez niską głębię ostrości i ciepłe, pomarańczowe akcenty świetlne wydobywające się spod przycisków.

Poszukując nowej klawiatury i przeglądając ich opisy, można zauważyć ogrom nazw różnych technologii. Hot swap, zawieszenie i przełączniki w klawiaturach mechanicznych to ważne elementy wpływające na odczucia z korzystania. W tym artykule przybliżę ich działanie i jak się w nich odnaleźć.

Nie raz przeglądając klawiatury mechaniczne można natknąć się na różne, nieco dziwne nazwy. Jedna ma hot swap, druga nie ma. Inna ma konstrukcję Gasket Mount. Jeszcze kolejna klawiatura mechaniczna ma takie przełączniki, tamta inne. Pozostaje pytanie, czym to wszystko jest i jak się w tym odnaleźć? Jeśli też mieliście taki problem, to ten artykuł odpowie na Wasze pytania!

Co to przełącznik i jakie są ich rodzaje

Zacznijmy od wyjaśnienia, czym są przełączniki (ang. switch) w klawiaturach mechanicznych. To elementy odpowiedzialne za sygnalizowanie stanu klawisza – czy jest on wciśnięty, czy nie. Najczęściej to konstrukcje mechaniczne działające na zasadzie łączenia i rozdzielania blaszek, ale występują także wersje magnetyczne działające w bardziej złożony sposób.

Większość przełączników z zasady działa tak samo, ale rozróżnia je odbiór przez użytkownika w postaci uczucia pod palcem i dźwięku.
Rozróżniamy ich główne 3 typy:

  • Liniowe (ang. linear) – jest to rodzaj przełącznika, który przez cały czas wciskania ma stały opór, a moment aktywacji jest niewyczuwalny i niesłyszalny. Po prostu wciskamy klawisz i w pewnym momencie tego procesu komputer wychwytuje, że jest wciśnięty.
  • Klikające (ang. clicky) – ten rodzaj w procesie wciskania ma wyczuwalny i słyszalny moment aktywacji. Zaczynamy wciskać klawisz i po chwili pojawia się opór. Gdy naciskamy dalej, klawisz nagle przeskakuje głębiej, wydając przy tym dźwięk, i komputer rejestruje wciśnięcie.
  • Wyczuwalne (ang. tactile) – to taki półśrodek między dwoma poprzednimi typami. Uczucie wciskania jest podobne do klikających, lecz mniej wyraźne. Nie wydaje dźwięku w momencie aktywacji tak jak liniowe.

Wielokrotnie klawiatury mają wypisane przełączniki bez informacji, jakiego są typu. Często trzeba szukać jeszcze informacji o samych przełącznikach, ale jest złota zasada co do ich koloru. Kolory niebieski, czerwony i brązowy niemal zawsze oznaczają też ich typ – co do pozostałych, niestety, nie ma takiej zasady. Niebieskie to klikające, czerwone to liniowe, a brązowe to wyczuwalne.

Czym jest hot swap?

Przełączniki muszą być w jakiś sposób przymocowane do reszty klawiatury i jej elektroniki. Tradycyjnym sposobem jest ich przylutowanie do płytki drukowanej, ale dzisiaj w coraz większej liczbie konstrukcji można spotkać system hot swap. Polega on na zamontowaniu wspomnianych przełączników w sposób umożliwiający ich wymianę praktycznie bez użycia narzędzi. Dzięki temu możemy zmienić aktualne przełączniki na inne, które nam bardziej odpowiadają lub wymienić zepsute. Rozszerza to możliwości dostosowywania takiej klawiatury i wydłuża jej żywotność. Niestety, trzeba mieć na uwadze, że nie wszyscy producenci grają czysto. Niektóre wersje systemu hot swap są projektowane, aby mogły obsłużyć tylko przełączniki danej firmy.
Poniżej na zdjęciu można zobaczyć przykład takiego systemu:

W górnej części zdjęcia widoczna jest czarna nasadka klawisza z napisem „Pause”, a poniżej znajduje się wyjęty, trójpinowy przełącznik (switch) typu Red z czerwoną kolumną, przezroczystą obudową górną i czarnym spodem, z którego wystają dwa złote styki elektryczne oraz plastikowy bolec centrujący. Dolną część kadru zajmuje fragment korpusu czarnej klawiatury z widocznym gniazdem typu „hot-swap” na niebieskiej płytce drukowanej (PCB), oznaczonej symbolem „S16”, gdzie widać otwory na piny przełącznika oraz diodę podświetlającą podpisaną jako „LED16”. Obok pustego gniazda znajdują się zamontowane klawisze „ScrLk” z oznaczeniem NKRO oraz wskaźniki diodowe dla funkcji Num Lock i Caps Lock


A tutaj przykład dobrej wersji, która zaakceptuje przełączniki każdego producenta:

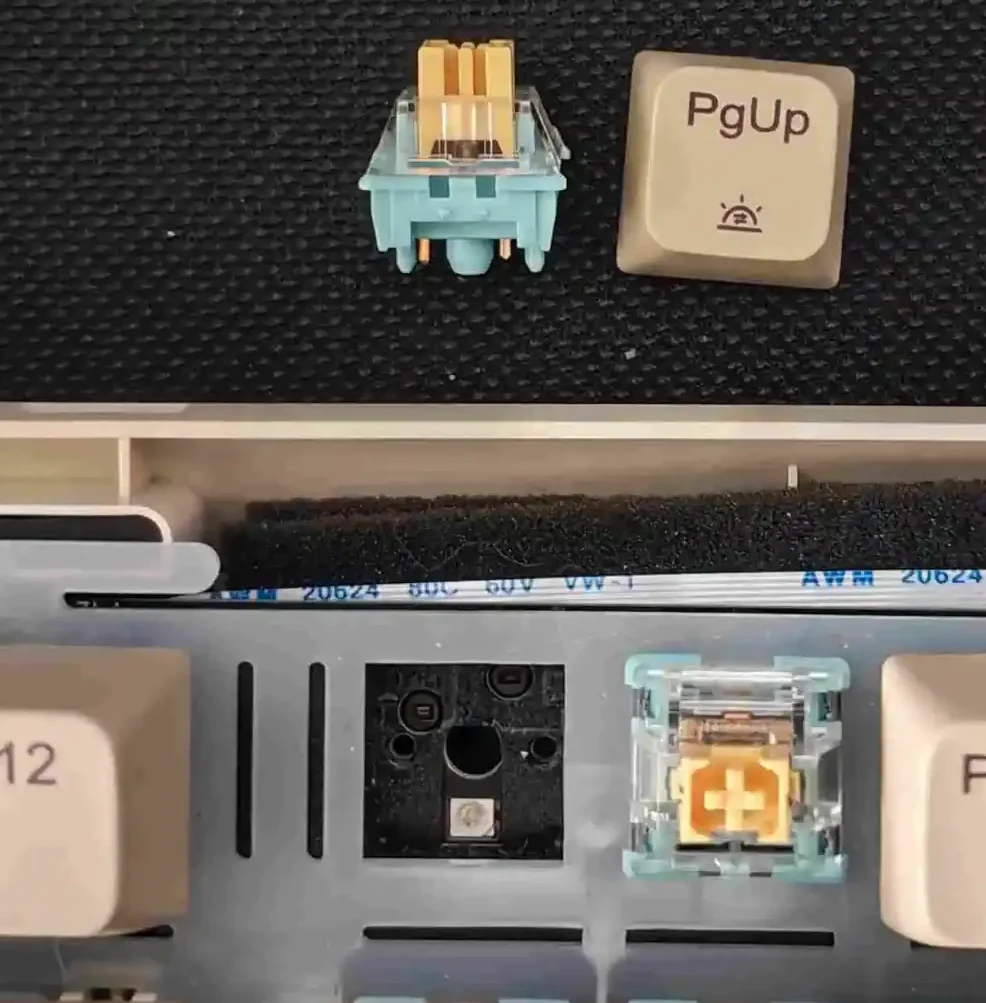

Fotografia przedstawia zbliżenie na proces demontażu klawiatury mechanicznej w beżowej kolorystyce, ułożonej na czarnej podkładce. W górnej części zdjęcia widoczne są dwa zdjęte klawisze – „Del” oraz „PgUp” – oraz wyjęty przełącznik o błękitnej obudowie i żółtym trzonku, który leży obok nich, prezentując swoje piny montażowe. Poniżej znajduje się korpus klawiatury z widocznym pustym gniazdem typu „hot-swap” w miejscu klawisza „Home”, obok którego zamontowany jest jeszcze jeden identyczny przełącznik. Konstrukcja ujawnia białą płytę montażową z nacięciami typu „flex-cut”, czarną piankę wygłuszającą oraz białą taśmę sygnałową (FPC) biegnącą wzdłuż górnej krawędzi, co świadczy o zaawansowanej, warstwowej budowie urządzenia. Całość dopełniają klawisze funkcyjne od F9 do F12 oraz blok numeryczny z charakterystycznymi oznaczeniami, takimi jak „BACKSPACE” z dodatkowym opisem, co nadaje klawiaturze estetykę retro połączoną z nowoczesnymi rozwiązaniami technicznymi.

Zawieszenie klawiatury, czyli punkt wspólny z pojazdami

Co ma wspólnego klawiatura z samochodem? Zawieszenie, ale służy trochę do czego innego. Typ mocowania klawiatury nazywający się po angielsku Gasket Mount służy poprawie odczuć dźwiękowych i dotykowych towarzyszących korzystaniu z klawiatury. Polega to na zawieszeniu giętkiej ramy z klawiszami na gumowych elementach, co separuje ją od reszty obudowy.

Przekrój:

Grafika przedstawia schematyczny przekrój poprzeczny klawiatury mechanicznej z systemem montażu typu „Gasket Mount”, opublikowany przez markę Redragon. Na ilustracji widoczna jest wielowarstwowa konstrukcja, w której centralnym elementem jest fioletowa płyta montażowa (PLATE) trzymająca kolorowe przełączniki, umieszczona powyżej zielonej płytki drukowanej (PCB). Kluczowym aspektem schematu są czerwone uszczelki (GASKET) umieszczone pomiędzy płytą a górną (TOP FRAME) i dolną częścią obudowy, które mają za zadanie izolować wibracje i zapewniać elastyczność podczas pisania, zapobiegając bezpośredniemu stykowi sztywnych elementów. Całość spięta jest pionowymi śrubami przechodzącymi przez obudowę, a w dolnej części widoczne jest białe logo producenta na ciemnoszarym tle, co w przejrzysty sposób wyjaśnia mechanikę działania tego popularnego wśród entuzjastów rozwiązan
Źródło: https://redragonshop.com/blogs/community/everything-you-need-to-know-about-gasket-mount-keyboards

Przykład na klawiaturze:

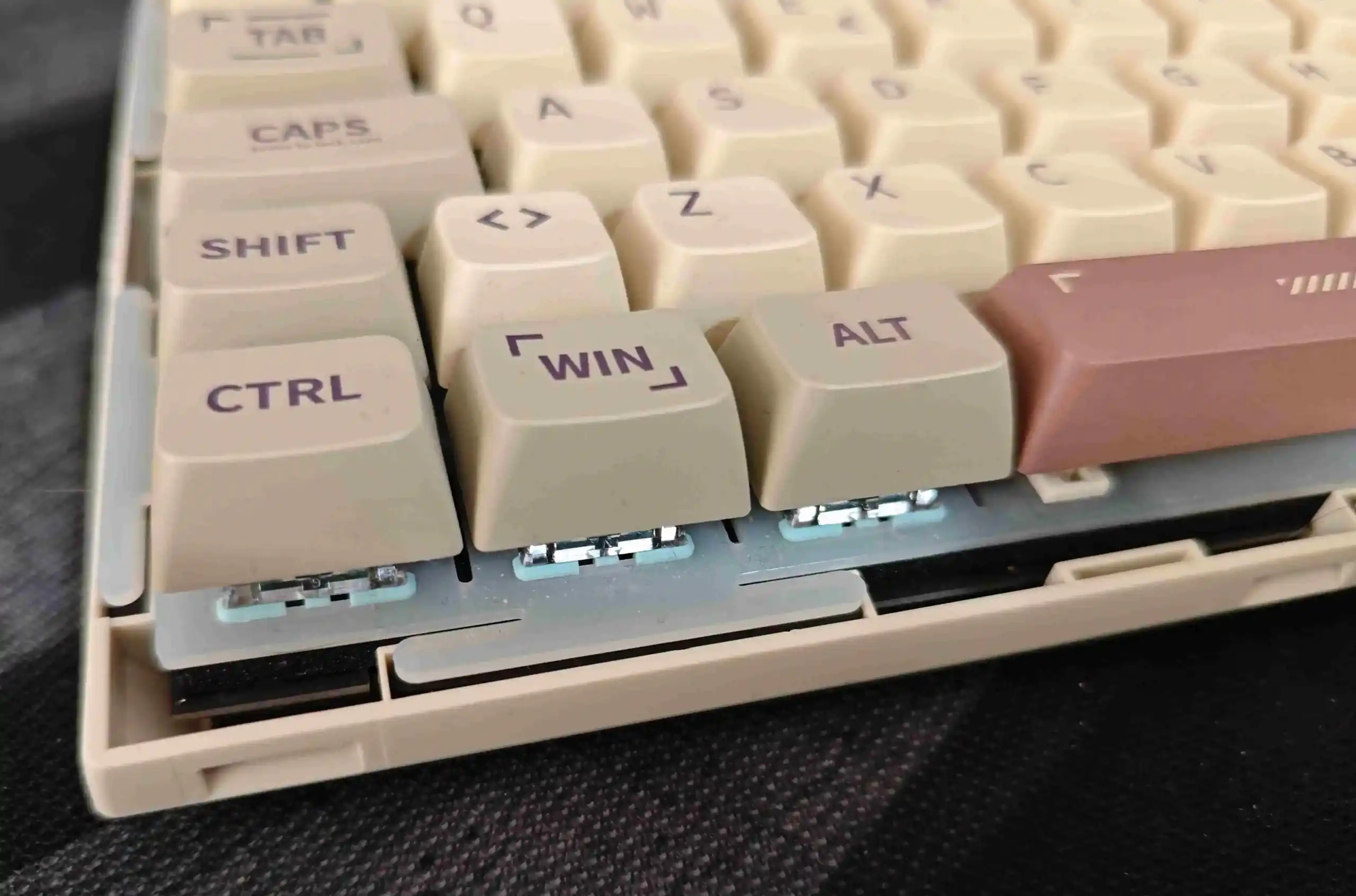

Zdjęcie przedstawia zbliżenie na dolny lewy róg klawiatury mechanicznej z częściowo zdemontowaną obudową, co eksponuje jej wewnętrzną strukturę i system zawieszenia. Widoczne są beżowe nasadki klawiszy o zaokrąglonym profilu z fioletowymi napisami, takimi jak „CTRL”, „WIN” oraz „ALT”, a także fragment różowej spacji, które spoczywają na przeźroczystych przełącznikach z błękitną podstawą. Poniżej znajduje się jasnoszara, elastyczna płyta montażowa (plate) z charakterystycznymi nacięciami typu „flex-cut”, która spoczywa na czarnych uszczelkach i warstwach pianki wygłuszającej, co potwierdza konstrukcję typu „gasket mount” nastawioną na maksymalną amortyzację. Otwarta krawędź beżowej obudowy dolnej ukazuje sposób, w jaki poszczególne warstwy – od płytki drukowanej po wyciszenie – są precyzyjnie spasowane, by zapewnić miękkie i ciche kliknięcie podczas użytkowania.


Dzięki temu zabiegowi klawiatura jest wygodniejsza podczas pisania, mniej męczy palce i, według wielu, brzmi dużo lepiej.

Układy klawiatur, każdy znajdzie coś dla siebie

Mówiąc o układach klawiatur, można mieć na myśli ich wielkość lub układy klawiszy różniące się w zależności od miejsca na świecie.

Co do układów klawiszy, najpopularniejsze są wersje ISO lub ANSI oraz ich warianty. W Polsce można często spotkać drugi z nich, ale zdarza się też wariacja tego pierwszego. Na rodzimym rynku raczej nie uświadczymy czystej wersji ISO, jest ona bardziej popularna w Wielkiej Brytanii czy w krajach nordyckich. Dlatego należy mieć to na uwadze, kupując klawiatury ze wspomnianych rynków.

Układ ISO

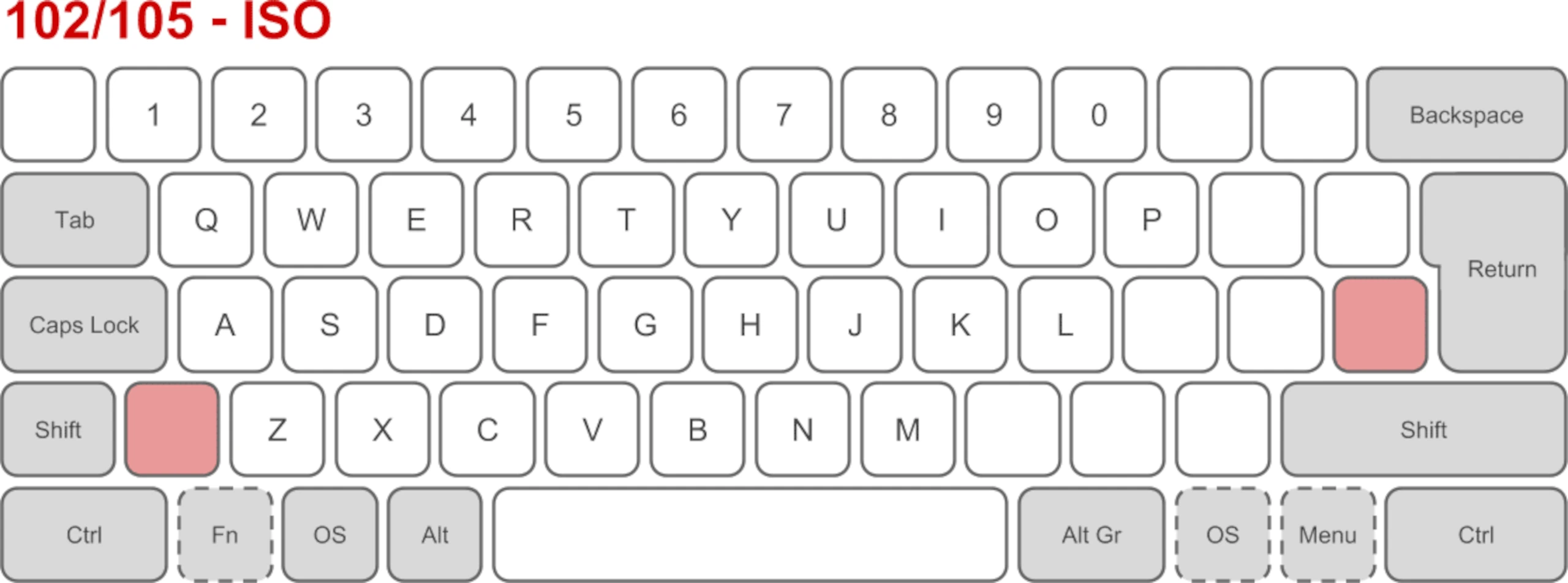

Grafika przedstawia schematyczny układ klawiatury w standardzie ISO (102/105 klawiszy), charakteryzujący się specyficznym, piętrowym kształtem klawisza „Return” (Enter) oraz krótkim lewym klawiszem „Shift”. Na białym tle zaprezentowano kontury poszczególnych przycisków, gdzie klawisze funkcyjne i modyfikatory, takie jak Tab, Caps Lock czy Ctrl, wyróżniono szarym kolorem, natomiast dwa dodatkowe klawisze (obok lewego Shifta oraz nad prawym Shiftem) zaznaczono na jasnoczerwono, co podkreśla różnice względem układu ANSI. Niektóre przyciski w dolnym rzędzie, jak „Fn”, „OS” oraz „Menu”, posiadają przerywane obramowanie, sugerując ich opcjonalność lub zmienną pozycję w zależności od konkretnego modelu urządzenia. Całość jest opatrzona czerwonym nagłówkiem „102/105 - ISO”, który jasno definiuje typ prezentowanego layoutu, powszechnie stosowanego w Europie.
Źródło: https://en.wikipedia.org/wiki/Keyboard_layout

Układ ANSI

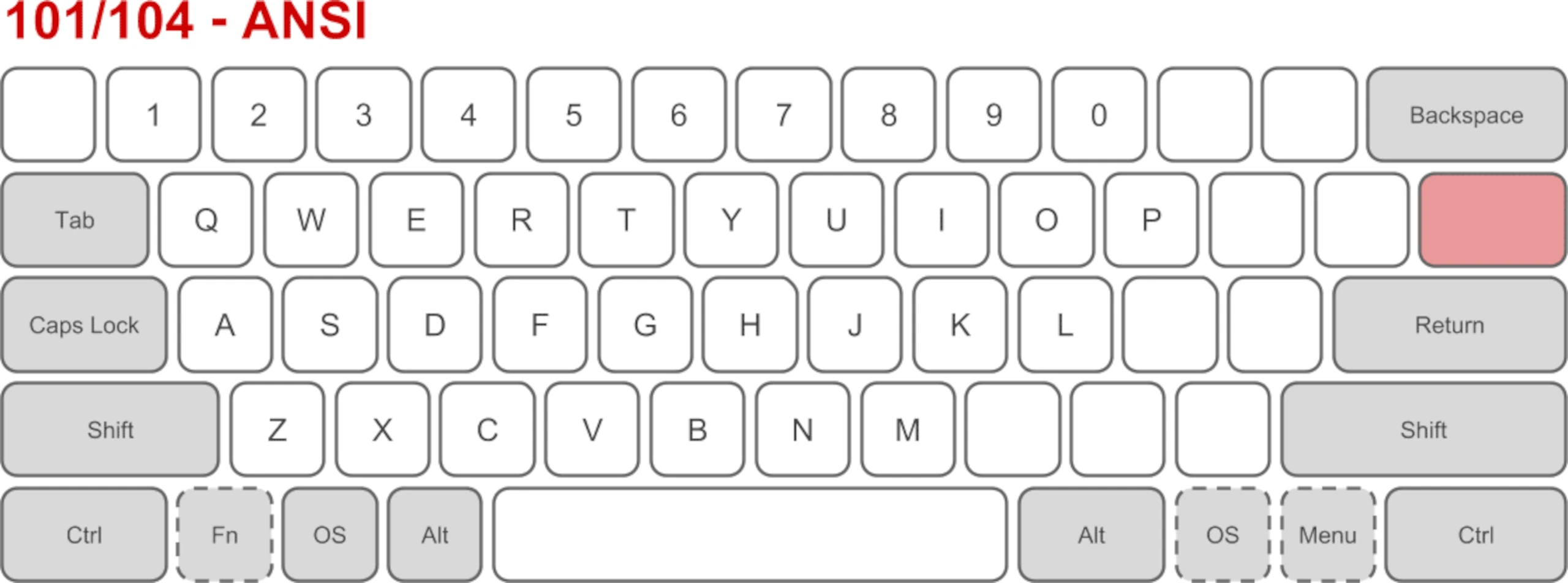

Grafika przedstawia schemat układu klawiatury w standardzie ANSI (101/104 klawisze), który jest powszechnie stosowany w Ameryce Północnej oraz przez wielu entuzjastów klawiatur mechanicznych na całym świecie. Najbardziej charakterystycznymi cechami tego layoutu, widocznymi na schemacie, są podłużny, poziomy klawisz „Return” (Enter) oraz szeroki lewy klawisz „Shift”. Podobnie jak w poprzednim schemacie, klawisze funkcyjne zostały wyróżnione kolorem szarym, a klawisz znajdujący się bezpośrednio nad Enterem zaznaczono na czerwono, co wskazuje na różnicę w jego umiejscowieniu względem standardu ISO. W dolnym rzędzie zastosowano przerywane obramowania dla klawiszy „Fn”, „OS” i „Menu”, sygnalizując ich opcjonalną obecność, a całość wieńczy czerwony napis „101/104 - ANSI”, precyzyjnie określający typ prezentowanej konfiguracji klawiszy.
Źródło: https://en.wikipedia.org/wiki/Keyboard_layout


Drugie znaczenie układu klawiatury odnosi się do jej wielkości. W tym aspekcie najczęściej wypisuje się procentowo, ile względem pełnej klawiatury dany rozmiar ma klawiszy. Niektóre z rozmiarów mają swoje konkretne nazwy, są to:

  • TKL – nazwa ta wywodzi się od angielskiego tenkeyless, co oznacza brak bloku numerycznego znajdującego się normalnie po prawej. Rozmiar ten to 80% pełnej klawiatury.
  • 1800 – jest to kompaktowa wersja niemal pełnej klawiatury. Brakuje jej jedynie niektórych klawiszy (jak np. HOME czy END). Brakujące klawisze najczęściej są przypisane jako akcje dodatkowe (czyli uruchamiane z klawiszem FN) w bloku numerycznym. Najczęściej ten rozmiar to 95% lub 96%.

Poza wymienionymi i pełnymi najczęstsze rozmiary to 75%, 65% i 60%. Można znaleźć również mniejsze rozmiary, jak 50% czy 40%, ale ze względu na mniejszą liczbę klawiszy nie są tak popularne.

Słowem zakończenia

Teraz wiecie, czym jest hot swap, zawieszenie i jakie są przełączniki w klawiaturach mechanicznych. Mam nadzieję, że ten artykuł pomoże Wam dokonać bardziej świadomych wyborów. W komentarzach podzielcie się swoimi radami lub pytaniami dotyczącymi tych technologii. Jeśli szukacie jeszcze nowej klawiatury, polecam nasze zestawienie białych klawiatur dla graczek i graczy!
